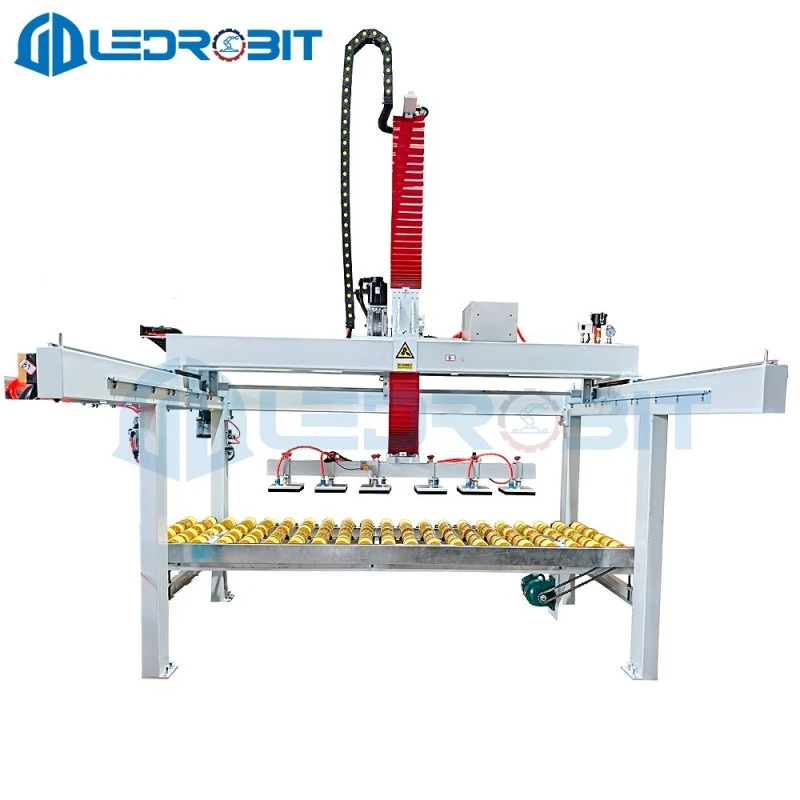

Pallettizzatore per lastre

Pensato per gli impianti di lavorazione di pietre e lastre, il LedrobitPallettizzatore per lastreautomatizza la movimentazione e l'impilamento di granito, marmo, pietra di quarzo, pietra artificiale e mattoni di cemento alla fine di una linea di produzione. Con una capacità di carico massima di 500 kg, una dimensione massima di carico e scarico di 2200 × 1200 × 700 mm e una velocità di ciclo di 30 secondi, è adatta per le fabbriche che movimentano materiali pesanti e di grande formato. L'attrezzatura è certificata CE e combina movimento servocontrollato, componenti di trasmissione protetti, lubrificazione automatica e funzioni di impilamento programmabili per ridurre la movimentazione manuale mantenendo una qualità di impilamento costante.

Dati operativi LDTP2800

Compatibilità di materiali e dimensioni

ILPallettizzatore per lastreè progettato per materiali piatti e relativamente pesanti comunemente presenti negli impianti di lavorazione della pietra. Può gestire granito, marmo, pietra di quarzo, pietra artificiale e mattoni di cemento, rendendolo adatto a diverse linee di produzione di finiture e materiali da costruzione. La gamma di carico copre materiali da 600 × 300 mm fino a 2200 × 1200 mm, mentre la capacità di carico massima di 500 kg offre ulteriore flessibilità per i pezzi più pesanti.

A seconda delle dimensioni della lastra e delle esigenze produttive, la sequenza di movimentazione può comprendere presa, sollevamento, spostamento orizzontale, posizionamento, rotazione, allineamento e impilamento strato per strato. Ciò consente a una macchina di adattarsi a materiali di diverse dimensioni senza fare affidamento su ripetuti riposizionamenti manuali.

Capacità di movimentazione di lastre pesanti

Le lastre di pietra sono notevolmente più pesanti e più difficili da maneggiare manualmente rispetto a molti materiali in lastre convenzionali. La macchina è quindi costruita attorno ad una capacità di carico massima di 500 kg e ad una struttura meccanica rigida. La corsa di sollevamento massima di 1.450 mm e la corsa massima di 2.000 mm consentono all'unità di movimentazione di spostare materiali tra la linea di produzione in entrata e la posizione di pallettizzazione designata.

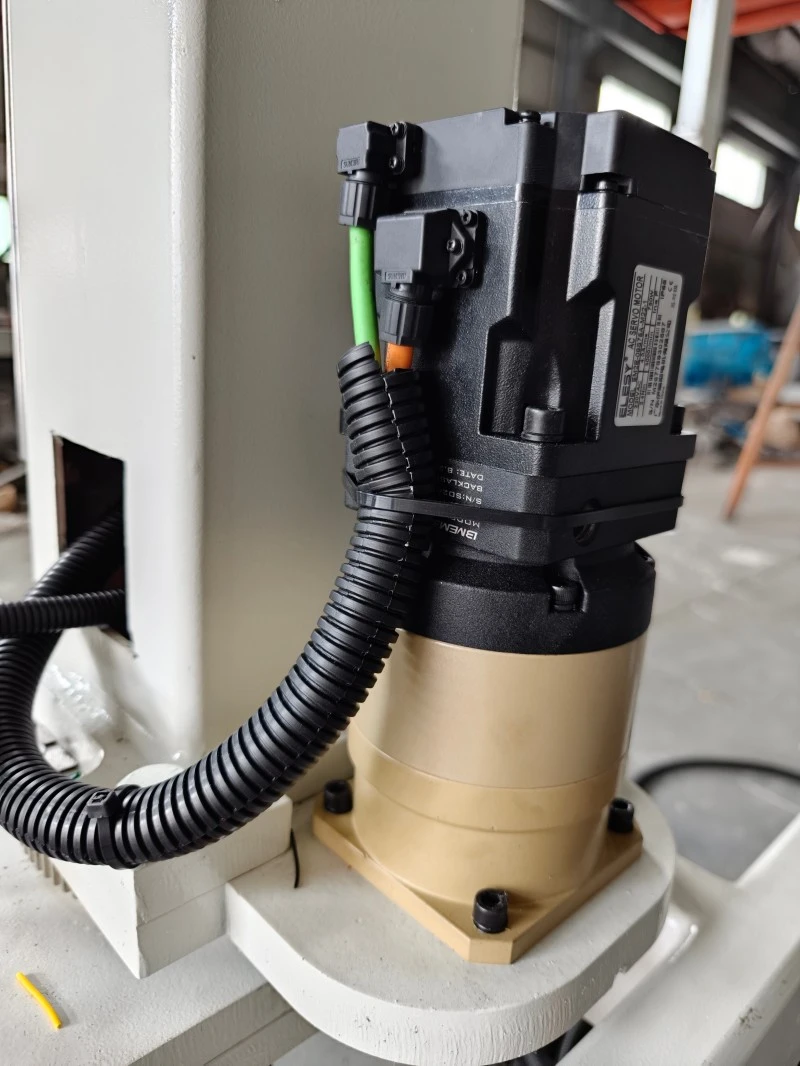

Il movimento servoassistito fornisce accelerazione e decelerazione controllate durante il sollevamento e lo spostamento. Ciò è particolarmente importante quando si movimentano lastre di grandi dimensioni perché un movimento incontrollato può causare l'oscillazione del materiale, la collisione con pezzi adiacenti o il disallineamento durante l'impilamento.

Controllo del layout di impilamento

Posizionamento strato per strato

Il sistema è in grado di completare il posizionamento e l'impilamento ordinato in base alle esigenze produttive preimpostate. Gli operatori possono configurare il metodo di impilamento, la quantità di strati e la spaziatura del materiale in base alle specifiche della lastra e alla disposizione dei pallet. Ciò aiuta a mantenere un allineamento coerente dello stack durante i cicli di produzione ripetuti.

Posizionamento accurato del materiale

I sensori di rilevamento aiutano il sistema di controllo a identificare le posizioni delle lastre in arrivo prima della movimentazione. Il servoazionamento controlla quindi il movimento del meccanismo di movimentazione per posizionare ciascun pezzo nella posizione richiesta. Per gli stabilimenti che lavorano formati di lastre diversi, questo posizionamento controllato può aiutare a ridurre il lavoro di correzione manuale dopo la pallettizzazione.

Protezione contro la polvere di pietra

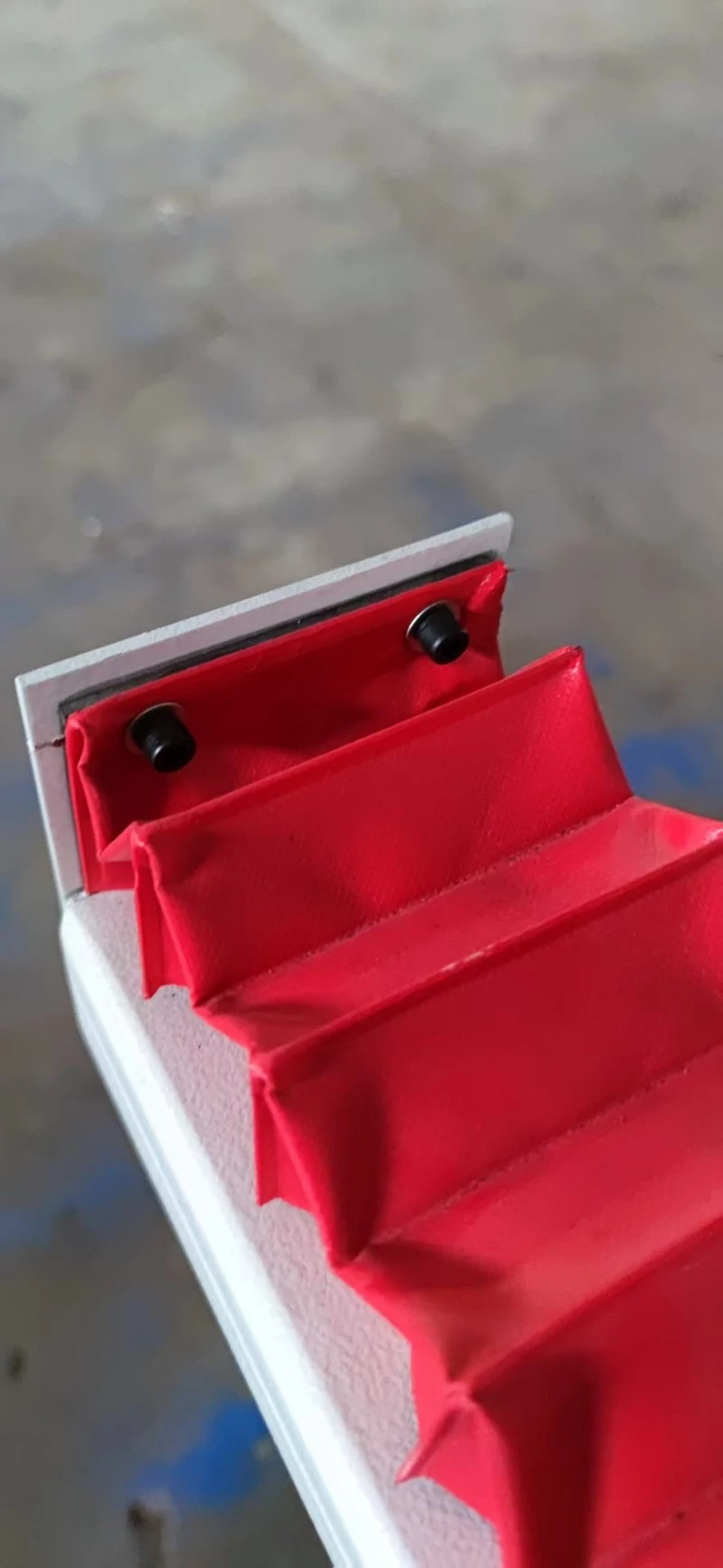

La lavorazione della pietra produce una grande quantità di polvere, schegge e detriti che possono intaccare i componenti esposti della trasmissione. Il binario di guida principale è quindi protetto da una copertura antipolvere chiusa, che aiuta a prevenire l'ingresso di particelle abrasive nel sistema di binari e cursori.

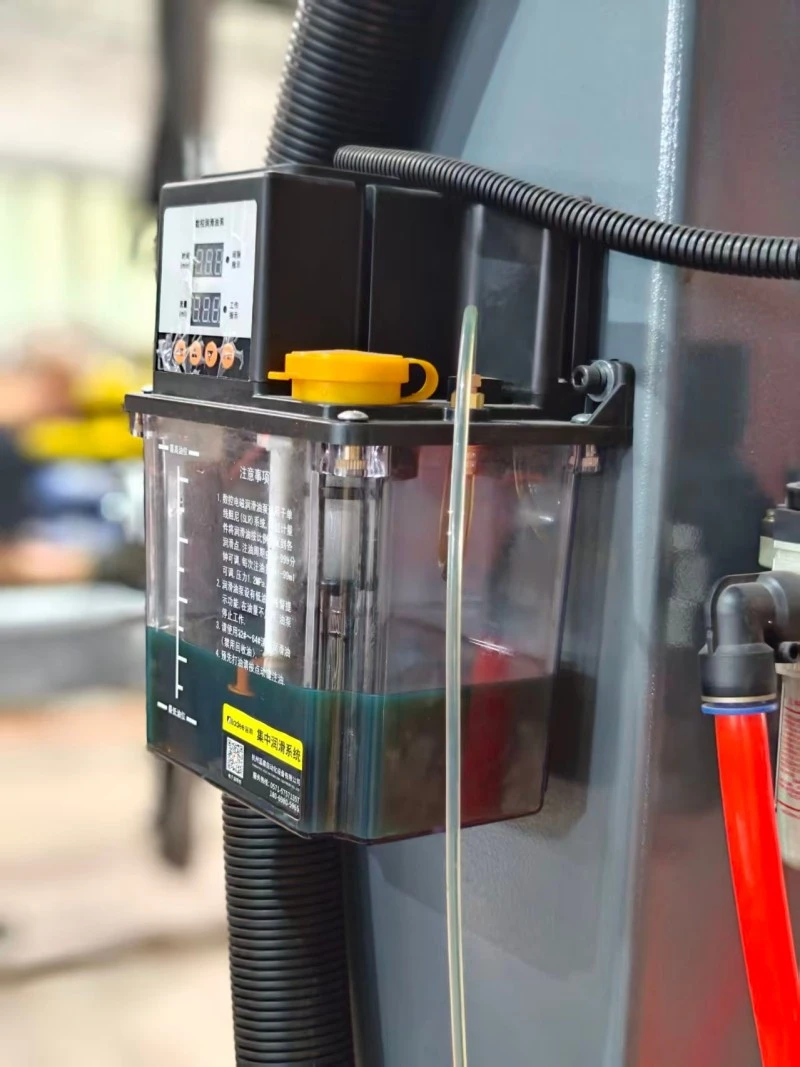

La macchina utilizza inoltre un sistema automatico di lubrificazione ad olio per mantenere i componenti della trasmissione a intervalli prestabiliti. Ciò riduce la frequenza della lubrificazione manuale e aiuta a mantenere un movimento fluido durante la produzione continua. Per le fabbriche che lavorano pietra, pietra artificiale e mattoni di cemento, queste misure di protezione sono particolarmente utili in officine polverose e umide.

Accesso al telaio e per la manutenzione

Il telaio della macchina utilizza una struttura saldata per carichi pesanti progettata per resistere alla movimentazione ripetuta di materiali pesanti. La struttura rigida aiuta a mantenere la stabilità meccanica durante le operazioni di sollevamento, spostamento e impilamento.

I componenti chiave sono disposti in modo da rendere più accessibili le ispezioni di routine, la lubrificazione e la sostituzione delle parti soggette ad usura. Combinato con il binario di guida protetto e il sistema di lubrificazione automatica, questo design può contribuire a ridurre le interruzioni non necessarie per la manutenzione e a mantenere la linea di produzione in funzione in modo più coerente.

Movimentazione manuale e impilamento automatizzato

Utilizzo produttivo di fine linea

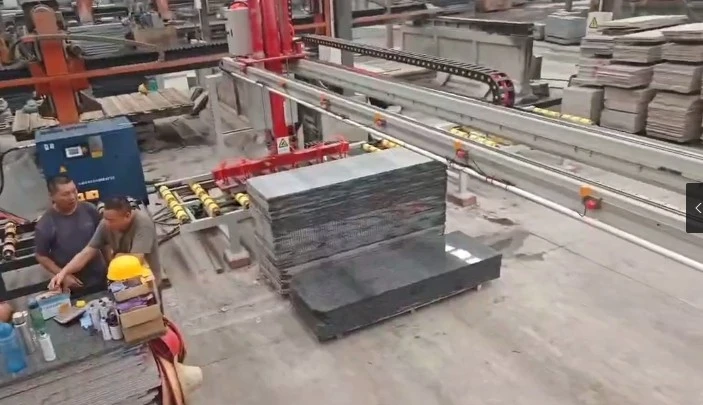

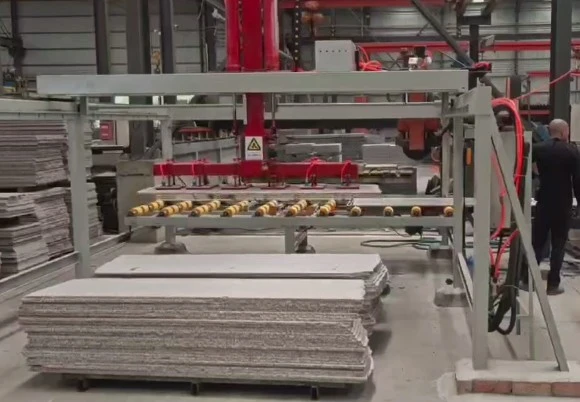

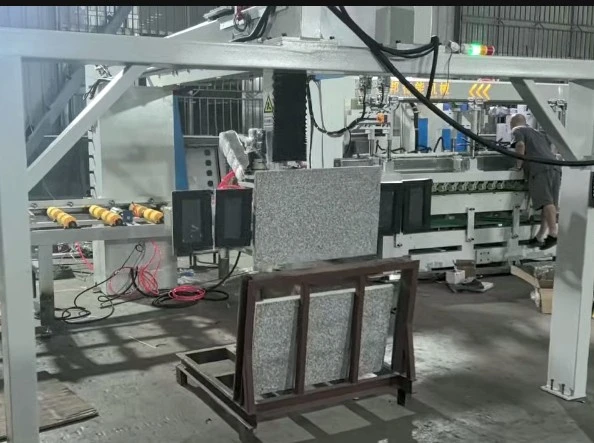

ILPallettizzatore per lastreviene installato principalmente alla fine delle linee di lavorazione della pietra dove le lastre finite devono essere trasferite dalle attrezzature di lavorazione ai pallet. Può essere collegato a macchine da taglio, smerigliatrici, smussatrici, apparecchiature di asciugatura, trasportatori e sistemi di imballaggio.

Per gli stabilimenti che passano dalla pallettizzazione manuale, l'attrezzatura può essere incorporata in una linea di produzione esistente in base allo spazio disponibile, al flusso di materiale, alla posizione dei pallet e al layout della macchina a monte. Ciò lo rende adatto sia per le nuove linee automatizzate che per gli aggiornamenti dell'automazione della linea di produzione.

Collegamento dell'apparecchiatura

Attrezzatura a monte

La macchina può ricevere materiali da macchine per il taglio della pietra, molatrici per bordi, attrezzature per smussatura, sistemi di asciugatura e trasportatori. La comunicazione dei segnali e la coordinazione del ciclo consentono al processo di pallettizzazione di seguire il ritmo di produzione del processo precedente.

Attrezzatura a valle

Dopo l'impilamento, i pallet possono continuare con i processi di imballaggio, trasporto, stoccaggio o altri processi di movimentazione. La posizione della connessione e i parametri operativi possono essere regolati in base al layout di produzione del cliente.

Riduzione della manodopera e della perdita di materiale

L'automazione della fase di movimentazione finale riduce il numero di lavoratori necessari per sollevare, spostare, allineare e impilare ripetutamente lastre pesanti. Per i produttori che operano su più turni, ciò può ridurre la dipendenza dal lavoro manuale e creare un flusso di lavoro di fine linea più coerente.

Il processo di presa e posizionamento controllato aiuta inoltre a ridurre i comuni problemi di movimentazione, quali impatto sui bordi, graffi superficiali e disallineamento. Riducendo il contatto manuale non necessario con i materiali finiti, ilPallettizzatore per lastrepuò supportare un tasso di qualificazione del prodotto finito più elevato e ridurre gli sprechi di materiale causati dai danni causati dalla movimentazione.

Applicazioni per la lavorazione della pietra

Questa attrezzatura è adatta per applicazioni di impilamento automatizzato che coinvolgono granito, marmo, pietra di quarzo, pietra artificiale, mattoni di cemento e altri pezzi piani e pesanti. Può essere configurato per diverse dimensioni del materiale e disposizione dei pallet in base ai requisiti della linea di produzione.

Domande prima di ordinare

Quali materiali può gestire la macchina?

È progettato per prodotti in pietra piatta e materiali da costruzione, tra cui granito, marmo, pietra di quarzo, pietra artificiale e mattoni di cemento. Il metodo di presa finale deve essere selezionato in base al materiale, alle dimensioni, al peso e alle caratteristiche della superficie.

Qual è il peso massimo della lastra?

La capacità di carico massima del modello DLDG2800 è di 500 kg. La dimensione massima di carico e scarico è 2200×1200×700 mm, mentre la dimensione minima è 600×300 mm.

È possibile personalizzare il modello di impilamento?

SÌ. Il metodo di impilamento, la quantità di strati, la spaziatura del materiale e i requisiti di posizionamento possono essere regolati in base alle specifiche della lastra e al processo di pallettizzazione. I clienti possono fornire le dimensioni della lastra e la disposizione di impilamento preferita per la valutazione.

Può essere aggiunto ad una linea di produzione di pietra esistente?

SÌ. L'attrezzatura può essere collegata alle apparecchiature esistenti di taglio, molatura dei bordi, smussatura, asciugatura, trasporto e imballaggio. Ledrobit può valutare il flusso di produzione e il layout di fabbrica per determinare il metodo di connessione adatto.

Può funzionare in laboratori polverosi di lavorazione della pietra?

SÌ. La guida di trasmissione utilizza una copertura antipolvere per ridurre l'ingresso di polvere di pietra e detriti, mentre un sistema di lubrificazione automatica supporta la regolare lubrificazione dei componenti in movimento.

La macchina include funzioni di sicurezza?

SÌ. L'apparecchiatura è dotata di un pulsante di arresto di emergenza e di funzioni di controllo progettate per il funzionamento automatizzato. Configurazioni di sicurezza specifiche possono essere confermate in base alla soluzione finale della macchina.

Potete fornire l'installazione all'estero?

SÌ. Ledrobit fornisce servizi di installazione all'estero e può assistere nella messa in servizio delle apparecchiature e nell'integrazione della linea di produzione.

L'attrezzatura è certificata CE?

SÌ. L'attrezzatura è certificata CE e può essere fornita per applicazioni industriali internazionali.

Qual è il periodo di garanzia?

Il periodo di garanzia standard è di un anno. Per informazioni dettagliate sulla copertura della garanzia e sulle condizioni di servizio, contattare il nostro team di vendita.

Sei un produttore?

SÌ. Ledrobit è un produttore che gestisce internamente la progettazione, la produzione e il supporto post-vendita delle apparecchiature. Ciò ci consente di fornire soluzioni personalizzate in base alle specifiche dei materiali e ai requisiti di fabbrica.

Potete progettare una linea di produzione completa?

SÌ. Siamo in grado di fornire una soluzione completa per la linea di produzione automatizzata e progettare il layout dell'attrezzatura in base allo spazio della fabbrica, al processo di produzione, al flusso di materiale e alle dimensioni della macchina. I disegni possono essere forniti per la revisione del cliente prima della produzione.

Dimostrazione video

Richiedi una soluzione di pallettizzazione

Se stai pianificando di automatizzare la movimentazione delle lastre o di sostituire la pallettizzazione manuale alla fine della tua linea di lavorazione della pietra, Ledrobit può fornire una soluzione basata sulle dimensioni delle lastre, sul peso, sulle dimensioni del pallet, sullo schema di impilamento, sulla velocità di produzione e sulle attrezzature esistenti. Vi invitiamo a contattarci per una valutazione tecnica e un preventivo personalizzato.
